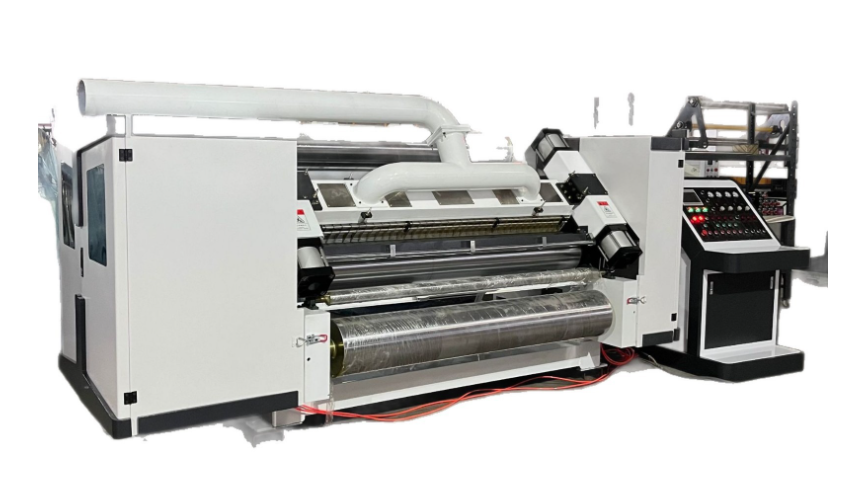

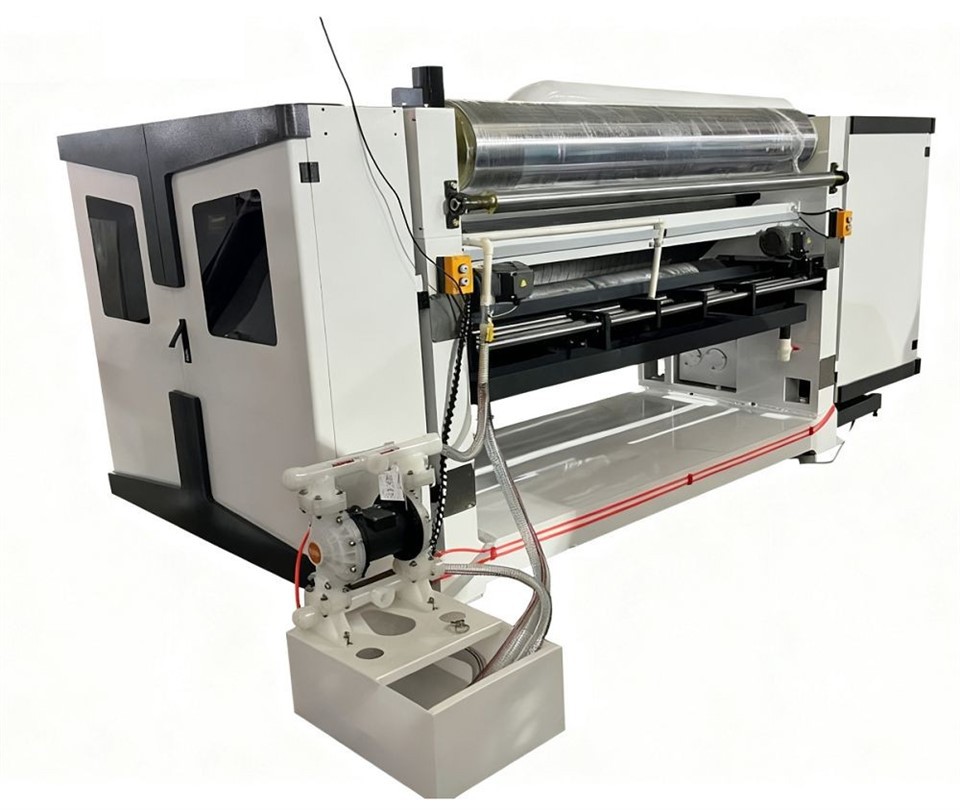

Máy gấp nếp một mặt

1. Hướng dẫn giấy loại hấp phụ chân không của máy tạo sóng một mặt và được trang bị một quạt mạnh áp suất cao. Nó được trang bị một thiết bị điều chỉnh thể tích không khí và thiết bị giảm âm hút không khí. Bộ điều khiển điện được tập trung trong cùng một tủ điện, cách thiết bị chính không dưới 1,5 mét và phía vận hành được bao bọc hoàn toàn bằng nắp bên.

2. Ổ đĩa chung, hộp ổ đĩa độc lập cấu trúc phân chia. Dầu bôi trơn hộp số kín có thể kéo dài tuổi thọ của bánh răng.

3. Con lăn dán và con lăn cố định được thiết kế để trượt theo nhóm dọc theo ray dẫn hướng, giúp cho việc tháo lắp trở nên thuận tiện và nhanh chóng.

4. Tấm đế và tấm tường được làm bằng gang, có độ dày tấm tường là 180mm.

5. Các cuộn sóng được làm bằng-thép hợp kim 52CrMo chất lượng cao, trải qua quá trình tôi và tôi cũng như mài bề mặt. Đường kính của cuộn sóng là Ø320mm và độ cứng bề mặt trên HRC60. Các cuộn sóng được điều khiển bằng xi lanh để di chuyển lên xuống.

6. Đường kính của con lăn áp lực là Ø320mm, bề mặt của nó được mài và mạ crom. Xi lanh điều khiển chuyển động lên xuống. Nó được làm bằng thép cacbon trung bình No. 45 và đã trải qua quá trình xử lý điều biến.

7. Con lăn gia nhiệt trước có đường kính Ø400mm, bề mặt đã được mài và xử lý bằng lớp mạ crom cứng. Tất cả đều được kết nối bằng ống kim loại.

8. Vòng bi của con lăn gấp nếp và con lăn áp lực được bôi trơn bằng mỡ chịu nhiệt-cao.

9. Điều khiển bằng khí nén để nạp và phân phối keo. Đường kính của con lăn phủ keo là Ø240mm. Sau khi mài bề mặt, nó được khắc hoa văn dạng lưới lõm và được xử lý bằng lớp mạ crom cứng. Bề mặt của con lăn trộn keo được mài và xử lý bằng lớp mạ crom cứng.

10.Thiết bị tách bùn điện được thông qua. Phần sơn phủ vẫn có thể hoạt động độc lập khi máy chính dừng, giúp bùn không bị khô (tùy chọn).

11. Chiều cao của con lăn gấp nếp ở một bên là 0,10mm và chiều cao của con lăn áp lực ở một bên là 0,075mm. Một thiết bị giới hạn được thêm vào và xi lanh nén là xi lanh Ø 160mm.
