Máy cắt khuôn có rãnh in là gì?

Trong thế giới bao bì dạng sóng,máy cắt khuôn in rãnhlà một trong những thiết bị linh hoạt và thiết yếu nhất trong bất kỳ nhà máy sản xuất hộp nào. Nó nằm ở trung tâm của quá trình chuyển đổi, biến các tấm tôn phẳng thành các hộp trống đã hoàn thiện, in và tạo hình, sẵn sàng để gấp, dán hoặc khâu.

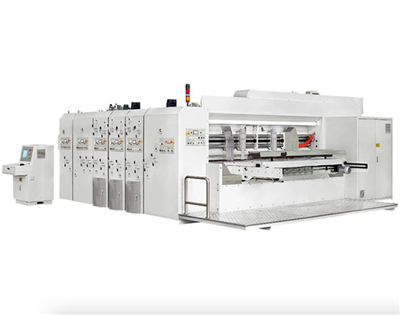

Máy cắt bế tạo rãnh in là một loại máy công nghiệp thực hiện ba thao tác quan trọng trong một lần duy nhất: in đồ họa lên tấm tôn, xẻ rãnh tấm ván để tạo các nắp và tay cầm, và cắt khuôn tấm thành các hình dạng chính xác. Một số mẫu máy tiên tiến còn có chức năng gấp và gấp, hợp nhất những gì từng yêu cầu nhiều máy thành một bộ phận được sắp xếp hợp lý.

Đối với những người vận hành nhà máy đóng hộp, việc hiểu cách thức hoạt động của chiếc máy này-và cách chọn đúng chiếc-là điều cần thiết để duy trì hiệu quả, chất lượng và khả năng cạnh tranh.

Sau khi bảng được in, xẻ rãnh và cắt theo khuôn, bảng sẽ chuyển sang thiết bị hoàn thiện như máy dán hồ sơ hoặc máy khâu để lắp ráp hộp cuối cùng.

Đúng như tên gọi, loại máy này tích hợp ba chức năng riêng biệt vào một quy trình làm việc tích hợp.

In ấn

Chức năng in áp dụng đồ họa, văn bản và nhãn hiệu cho bìa sóng. Hầu hết các máy móc hiện đại đều sử dụngin flexo(flexo), sử dụng tấm cao su dẻo hoặc tấm photopolymer gắn trên con lăn. Khi bảng đi qua phần in, các tấm sẽ chuyển mực lên bề mặt bảng. Máy thường cung cấp từ một đến sáu đơn vị in, cho phép in nhiều-màu.

khía

Chức năng xẻ rãnh cắt tấm ván để tạo thành các nắp cho phép gấp và đóng hộp lại. Bánh xe xẻ rãnh có lưỡi gắn sẵn sẽ cắt tấm ván theo những khoảng cách cụ thể dọc theo các cạnh. Đối với các thùng carton có rãnh thông thường, đây là nơi hình thành cấu trúc nắp đặc biệt. Hầu hết các phần xẻ rãnh đều sử dụng bánh xe xẻ rãnh có thể điều chỉnh được, cho phép người vận hành thay đổi kích thước hộp một cách nhanh chóng. Cung cấp máy móc hiện đạiĐiều chỉnh pha điện 360 độđể định vị khe chính xác, có thể được thực hiện khi máy đang chạy hoặc dừng.

Cắt bế

Cắt khuôn là quá trình sử dụng các thước thép sắc bén gắn trên khuôn để cắt tấm ván thành các hình dạng cụ thể. Không giống như các thiết kế hộp đơn giản chỉ yêu cầu xẻ rãnh, cắt khuôn cho phép tạo ra các hình dạng phức tạp, các đường cắt tùy chỉnh, cửa sổ, tay cầm và các tính năng thiết kế khác. Khuôn được ép vào bảng dưới áp suất được kiểm soát, cắt xuyên qua vật liệu để tạo ra hình dạng mong muốn. Như một nguồn tin trong ngành lưu ý, việc cắt khuôn-là"hoàn toàn cần thiết cho quy trình làm việc dạng sóng để tạo ra các hình dạng lặp lại nhất quán ở tốc độ cao".

Một số máy tiên tiến còn cónhăn nheocó chức năng nhấn các rãnh vào bảng để tạo ra các đường gấp chính xác mà không cần cắt xuyên qua vật liệu. Điều này rất cần thiết để sản xuất các hộp có thể gấp lại gọn gàng và lắp ráp dễ dàng.

Quy trình làm việc

Một máy cắt khuôn có rãnh in điển hình tuân theo trình tự sau:

Thông số kỹ thuật chính

Để hiểu cách đánh giá những máy này, cần biết các thông số kỹ thuật chính xác định hiệu suất của chúng.

Một trong những điểm khác biệt quan trọng nhất trong công nghệ cắt khuôn là giữaquayVàphẳnghệ thống. Hiểu được sự khác biệt giúp các nhà máy sản xuất hộp chọn được loại máy phù hợp cho hồ sơ sản xuất của mình.

Cắt khuôn quay

Cắt khuôn quay sử dụng khuôn hình trụ gắn trên trục quay. Khi tấm ván đi qua giữa trụ khuôn và trụ đe, khuôn sẽ cắt tấm ván theo chuyển động liên tục. Phương pháp này được sử dụng rộng rãi để sản xuất hộp sóng-số lượng lớn và vật liệu đóng gói linh hoạt.

Ưu điểm của việc cắt khuôn quay:

• Tốc độ sản xuất-cao (lý tưởng cho khối lượng lớn)

• Hoạt động liên tục với số lần dừng tối thiểu

• Các vết cắt sạch sẽ, chính xác với ít vết xước hơn so với máy phẳng

• Hiệu quả cho các thiết kế phức tạp và hoạt động lớn

Hạn chế:

• Đầu tư ban đầu cao hơn

• Ít phù hợp hơn với chất nền rất dày hoặc cứng

• Thay đổi khuôn mất nhiều thời gian hơn so với mặt phẳng

Cắt bế phẳng

Cắt khuôn phẳng sử dụng một khuôn phẳng được gắn trên một tấm ép hạ xuống bảng bằng chuyển động ép thẳng đứng. Phương pháp này mang lại áp suất cắt rất cao và độ chính xác khi tạo nếp gấp tuyệt vời, khiến phương pháp này-rất phù hợp với các vật liệu dày hơn và các ứng dụng yêu cầu đường gấp chính xác.

Ưu điểm của máy cắt khuôn phẳng:

• Áp lực cắt rất cao

• Độ chính xác gấp nếp tuyệt vời

• Thích hợp cho chất nền dày hơn và cứng hơn

• Có thể xử lý khối lượng nhỏ hơn một cách kinh tế

Hạn chế:

• Chậm hơn so với quay để sản xuất-số lượng lớn

• Nhiều điểm dừng thường xuyên hơn để nạp giấy

• Sự tham gia lao động cao hơn

Bạn nên chọn cái nào?

Việc lựa chọn giữa máy quay và máy phẳng tùy thuộc vào hồ sơ sản xuất của bạn:

Nhiều nhà máy sản xuất hộp có cấu hình sản xuất hỗn hợp vận hành cả hai loại: máy quay dành cho hộp tiêu chuẩn-khối lượng lớn và nhà máy phẳng dành cho các công việc đặc biệt hoặc-ngắn hạn.

Khi đánh giá máy móc, một số tính năng giúp phân biệt thiết bị hiện đại, hiệu quả với các mẫu máy cũ hơn hoặc cấp thấp hơn.

Hệ thống cho ăn tự động

Hệ thống cấp giấy xác định mức độ tin cậy của máy khi xử lý bảng mạch đầu vào. Hút chân không hiện nay là tiêu chuẩn trên các máy hiện đại. Nó tạo ra áp lực tiêu cực để giữ tấm ván phẳng trên bàn nạp, ngăn chặn tình trạng kẹt giấy và đảm bảo việc nạp giấy ổn định ngay cả với những tấm ván bị cong vênh. Các mẫu tiên tiến cung cấp tính năng nạp cạnh đầu tự động, trong đó bo mạch được kéo vào máy bằng cạnh trước thay vì bị đẩy, cải thiện độ chính xác đăng ký.

Đăng ký và độ chính xác

Đăng ký lỗiđề cập đến mức độ chính xác của việc in phù hợp với việc cắt khuôn. Thông số kỹ thuật điển hình cho máy hiện đại là Nhỏ hơn hoặc bằng ±0,5 mm. Máy có đăng ký kém tạo ra hộp có đồ họa bị lệch và có các cạnh bị cắt-một khiếm khuyết không thể chấp nhận được đối với bao bì có thương hiệu.

Hãy tìm những máy có:

• Điều chỉnh pha điện 360 độđể tạo rãnh, cho phép điều chỉnh khi đang chạy hoặc dừng

• Định vị khuôn được điều khiển bằng CNC-để căn chỉnh cắt chính xác

• Các bộ phận được điều khiển bằng servođể điều khiển chuyển động nhất quán

Chất lượng in

Chất lượng in phụ thuộc vào nhiều yếu tố:

Độ chính xác cắt khuôn

Độ chính xác cắt khuôn được đo bằnglỗi cắt khuôn, thường được chỉ định là Nhỏ hơn hoặc bằng ±1,5 mm đối với các máy hiện đại. Các yếu tố ảnh hưởng đến độ chính xác bao gồm:

• Độ cứng của khung: Tường chính dày hơn (ví dụ: 60 mm) làm giảm độ rung và uốn cong

• Độ ổn định của hệ thống truyền động: Hệ thống điều khiển bằng servo-cung cấp chuyển động nhất quán

• Vật liệu khuôn: Khuôn thép cứng bền hơn và cắt sạch hơn

Tự động hóa và điều khiển

Máy cắt bế có rãnh in hiện đại có hệ thống điều khiển tiên tiến giúp giảm đáng kể thời gian thiết lập và lỗi vận hành. Hãy tìm:

• điều khiển PLCvới giao diện màn hình cảm ứng

• Lưu trữ công việccho hàng trăm hoặc hàng ngàn cài đặt trước

• Tự động trở về số 0để thay đổi nhanh chóng

• Khả năng chẩn đoán từ xa

Một số mẫu tiên tiến, như dòng SYK-1200, có tính năngcác thành phần được điều khiển bằng-servo{1}}đầy đủ, thiết lập tự động, Vàcảnh báo bảo trì dự đoán. Những tính năng này đang trở thành tiêu chuẩn trong thiết bị có hiệu suất cao-khi ngành này đẩy mạnh việc tích hợp Công nghiệp 4.0.

Tăng trưởng thị trường

Thị trường bao bì sóng toàn cầu đang có sự tăng trưởng đáng kể. Vào năm 2026, quy mô thị trường dự kiến ​​sẽ đạt 185,45 tỷ USD và dự kiến ​​sẽ tăng lên 259,96 tỷ USD vào năm 2034-với tốc độ CAGR là 4,31%. Khu vực Châu Á{9}}Thái Bình Dương dẫn đầu, chiếm hơn 40% thị phần toàn cầu, trong đó Trung Quốc, Ấn Độ và Nhật Bản cho thấy sự tăng trưởng đặc biệt mạnh mẽ nhờ các ngành thương mại điện tử, thực phẩm và đồ uống cũng như dược phẩm.

Nhu cầu tự động hóa

Khi tình trạng thiếu lao động vẫn tiếp diễn, các nhà máy sản xuất hộp đang tăng tốc đầu tư vào máy móc chuyển đổi tự động. Máy cắt khuôn quay mới hơn đang được thiết kế với khung chắc chắn hơn, các bộ phận được dẫn động bằng-servo{2}}hoàn toàn và khả năng tự động hóa nâng cao. Xu hướng này được thúc đẩy bởi nhu cầu duy trì năng suất với đội ngũ nhỏ hơn, ít kinh nghiệm hơn.

Hoàn thiện kỹ thuật số và chạy ngắn

Thời gian chạy ngắn, tùy chỉnh và thời gian quay vòng nhanh hơn đang định hình lại kỳ vọng của thị trường. Ngày càng có nhiều bộ chuyển đổi bổ sung khả năng hoàn thiện kỹ thuật số và thiết bị mô-đun có thể được điều chỉnh khi nhu cầu của khách hàng thay đổi. Đặc biệt đối với việc cắt khuôn, điều này có nghĩa là nhu cầu ngày càng tăng đối với các loại máy có thể thay đổi nhanh chóng và xử lý nhiều kích cỡ và hình dạng hộp khác nhau.

Khuôn tùy chỉnh-Cấu trúc cắt

Chủ sở hữu thương hiệu đang ngày càng đầu tư vào các cấu trúc cắt theo khuôn tùy chỉnh, màn hình hiển thị-bán lẻ sẵn sàng và các bưu phẩm được thiết kế để giảm không gian trống, cải thiện khả năng xử lý và tăng cường cách trình bày trên kệ hoặc trước cửa. Sự thay đổi này đang biến bao bì dạng sóng từ định dạng hàng hóa thành giải pháp đóng gói chiến lược.

Tích hợp với in kỹ thuật số

Sự phát triển của in kỹ thuật số đối với các tấm sóng-dự kiến ​​sẽ tăng trưởng với tốc độ CAGR 15% đến năm 2030-đang thúc đẩy nhu cầu về thiết bị hoàn thiện có thể xử lý các tấm in kỹ thuật số. Điều này bao gồm máy cắt bế có rãnh in với hệ thống đăng ký chính xác và vật liệu tương thích với mực.

Việc lựa chọn máy phù hợp cho nhà máy đóng hộp của bạn đòi hỏi phải xem xét cẩn thận một số yếu tố.

Bước 1: Xác định hồ sơ sản xuất của bạn

Bước 2: Đánh giá các thông số kỹ thuật chính

Bước 3: Xem xét tổng chi phí sở hữu

Giá mua chỉ là một yếu tố. Coi như:

• Thời gian thiết lập cho mỗi công việc: Một máy có khả năng chuyển đổi nhanh có thể tự tiết kiệm nhân công

• Tỷ lệ thải: Máy chính xác hơn tạo ra ít phế liệu hơn

• Chi phí bảo trì: Hỏi về tình trạng sẵn có của phụ tùng thay thế và thời gian đáp ứng dịch vụ

• Tiêu thụ năng lượng: Máy điều khiển bằng servo hiện đại-hiệu quả hơn

Bước 4: Kết hợp công nghệ với nhu cầu của bạn

Máy cắt bế có rãnh in là nền tảng của sản xuất hộp sóng hiện đại. Bằng cách tích hợp in, xẻ rãnh và cắt bế vào một lượt duy nhất, những máy này cải thiện đáng kể hiệu quả, giảm việc xử lý và đảm bảo chất lượng ổn định.

Cho dù bạn đang sản xuất thùng vận chuyển tiêu chuẩn hay màn hình bán lẻ tùy chỉnh, việc hiểu rõ khả năng và thông số kỹ thuật của những máy này-từ phạm vi kích thước bảng và độ chính xác khi in cho đến độ chính xác cắt khuôn và các tính năng tự động hóa-sẽ giúp bạn đưa ra quyết định đầu tư sáng suốt.

Thị trường bao bì sóng tiếp tục phát triển nhờ-thương mại điện tử, tính bền vững và tự động hóa. Các nhà máy sản xuất hộp đầu tư vào máy cắt bế có rãnh in hiện đại với hệ thống điều khiển tiên tiến và khả năng chuyển đổi nhanh sẽ có-vị trí thuận lợi để cạnh tranh vào năm 2026 và hơn thế nữa.
